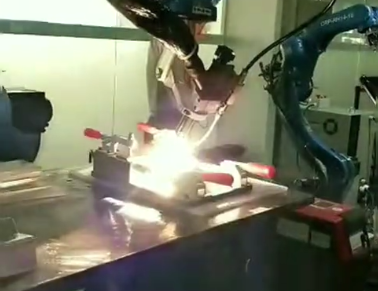

电力杆焊接机器人自动化设备的系统解决方案

(3)机器人第七轴 提高机器人焊接范围；

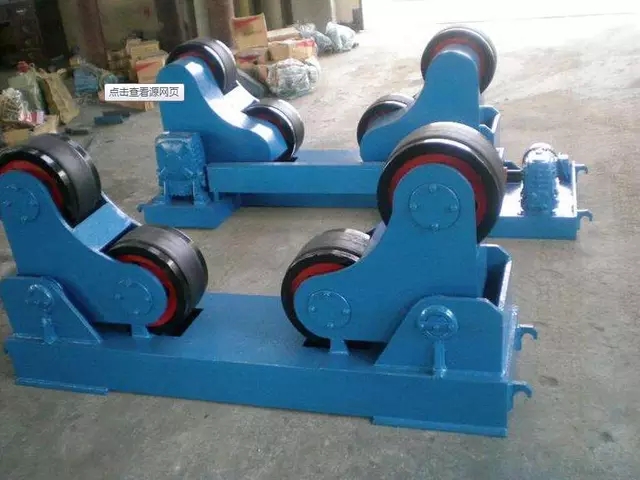

(3)滚轮架装置 用来旋转工件，使焊接角度处于平焊角度；运用滚轮架装置实现工件翻转焊接；滚轮架靠滚轮对的自由摆动，在规定的范围内自动调节滚轮中心距，可适用不同直径的焊件；采用机器人原装电机驱动，与焊接协调运动，焊速范围大，速度稳定；采用组合式滚轮，钢轮外包橡胶，传动平稳，摩擦力大，寿命长；

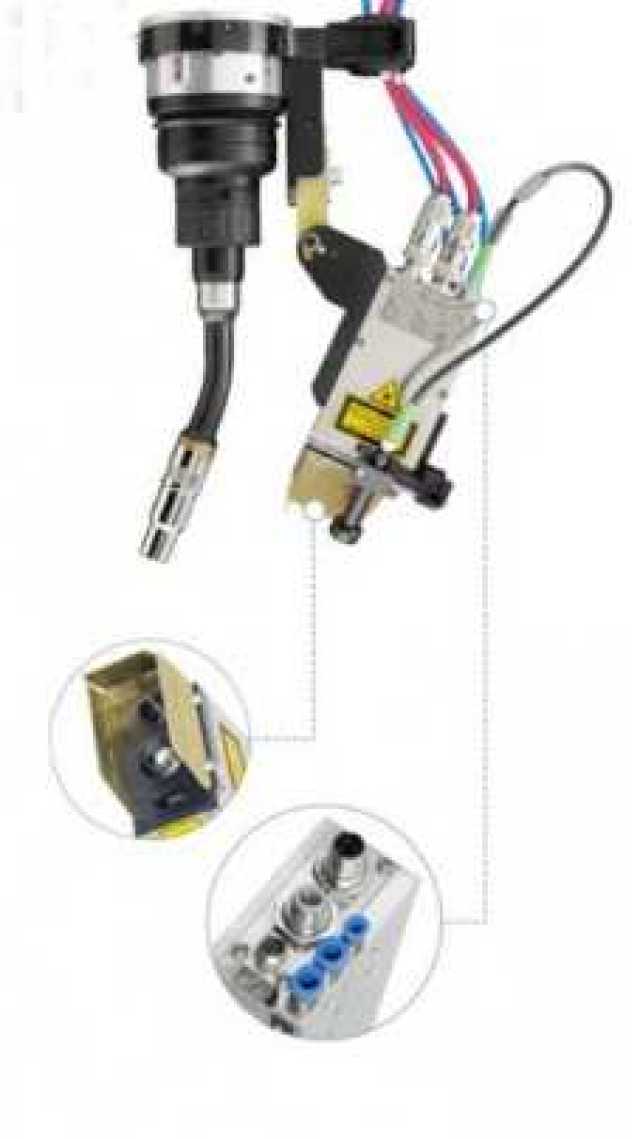

(4)焊缝跟踪识别装置 实时跟踪焊件缝隙形状，保障焊接效果；实时跟踪焊缝形状，根据焊缝状况及时修正焊炬所处的位置，有利于形成标准焊道；控制精度高，响应速度快，适应多种焊接方法和焊接形式；一体化工业设计， 最小系统实现最大功能；设备本体抗弧光、抗飞溅、抗强电磁干扰性强，影响设备小。

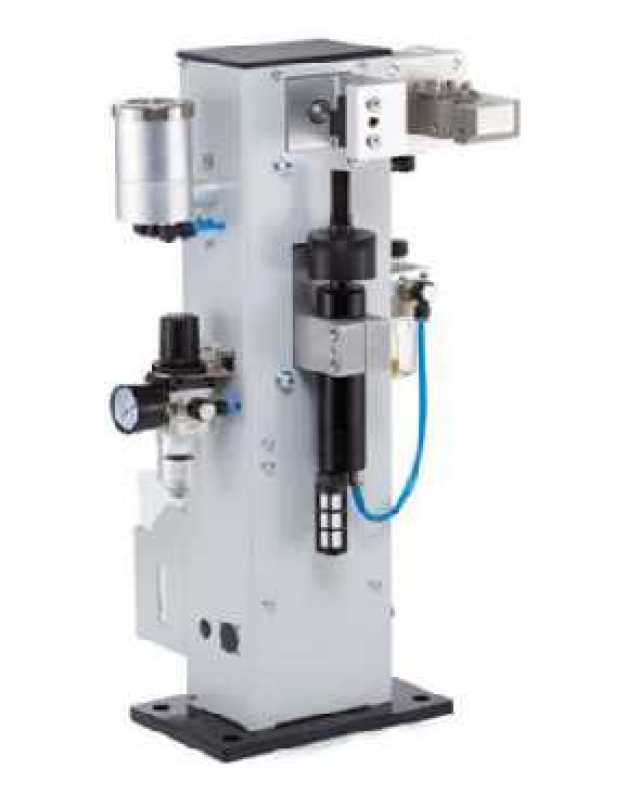

(5)清枪器 用于给焊枪清理焊渣和剪丝，使机器人高效连续工作；清枪工作站具有清理焊枪飞溅、喷防飞溅液和剪丝三项功能，由三个相互独立的工作单元完成；清枪装置，可有效去除附在喷嘴上的焊渣飞溅；喷涂装置，可在喷嘴内喷涂细密的防飞溅液形成防护膜，有效减少焊接飞溅物的粘附，延长使用时间及配件寿命；剪丝装置，提供精准、高质量的剪丝工作，去除焊丝端头残留的熔球，保证焊接时有最佳的起弧能力。

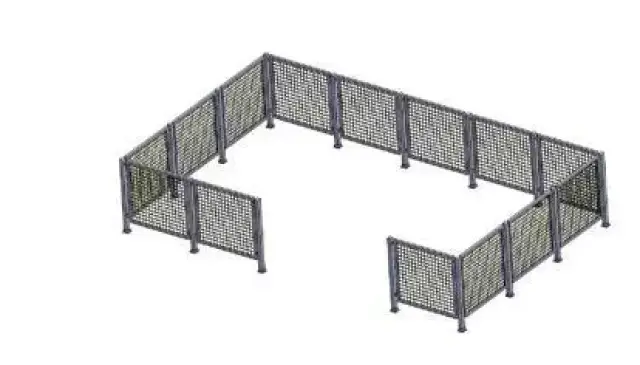

(6)安全防护 用于隔离弧光及机器人运动区域，保护人身安全。

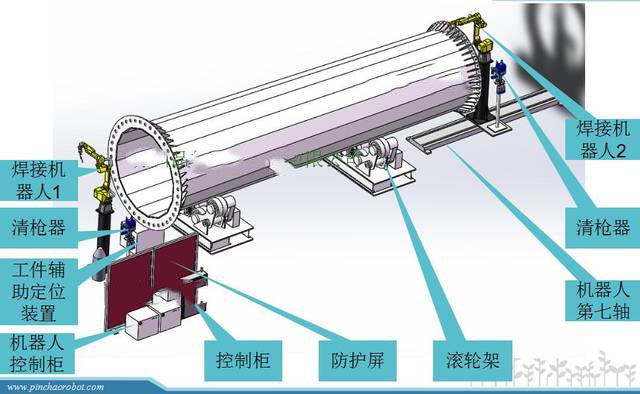

方案说明：

1）、此次方案中工件需人工先完成法兰和筋板的点焊工作；

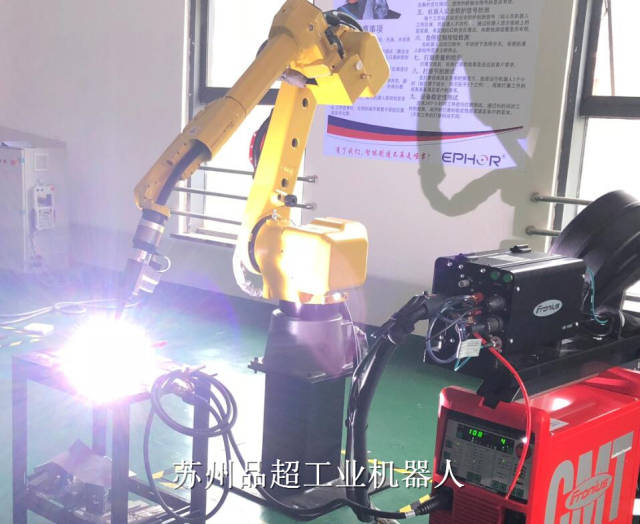

2）、焊接机器人选用FANUC M-10iA/8L型号，运动半径2028mm，重复定位精度±0.04mm；

3）、法兰两侧同时焊接，提高焊接效率。增加机器人第七轴，扩大机器人焊接范围，提高设备的通用性；

4）、选用MIG麦格米特作为焊接电源，保证焊接质量；

5）、滚轮架装置带动工件旋转，可根据焊件的重量、长度任意组合，使用方便、灵活；

6）、为机器人选用性能优越的清枪器，保障焊接的连续性；

7）、焊缝识别装置，控制精度高，实时控制焊接轨迹，保证焊接效果。
