H型系统介绍

H型系统特点及图示

该布局充分考了操作方便性、维护方便性、适合大多数产品的焊接。在汽车零部件焊接中，适合汽车座椅骨架、汽车车桥、仪表盘支架、副车架、后排座椅靠背、排气系统、汽车保险杠以及摩托车、电动车车架等各种产品。

该系统具备以下特点：

• 双工位系统，一工位进行焊接作业时，另一工位装卸件，提高工作效率

• 具备多重安全防护功能以及故障诊断功能，安全性能高，便于维护

• 整套系统由若干模块组成，便于运输和安装以及车间布局，且方便物流

• 机械及电气设计符合人机学原理，操作方便

• 采用通用的夹具接口，实现夹具快速更换

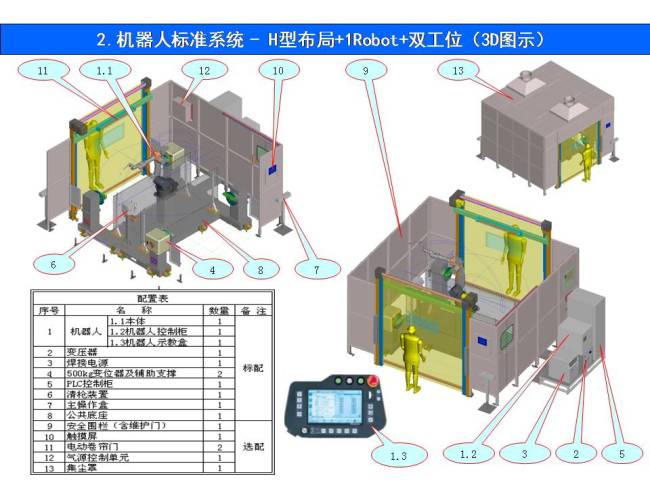

H型布局+1Robot+双工位（3D图示）

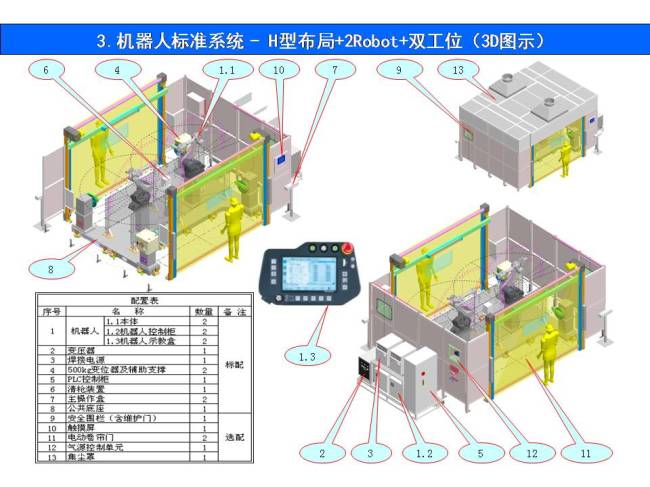

H型布局+2Robot+双工位（3D图示）
